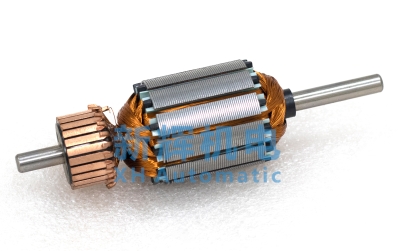

帶軸承電樞的一般設計規則有哪些？

由于剛性和強度，大型電機不應該選用鋁合金，當在電機的兩端使用滾動軸承時，不應軸向運動堵死，在電機運行時旋轉軸的散熱比定子支架的散熱差，溫度升高，旋轉軸的熱膨脹大于定子組件以及支架，基座的熱膨脹，不能自由膨脹，所以一般加一個波介子或防塵蓋。在軸上盡量避免使用不同寬度的鍵槽（即介子槽），電機軸兩端應倒圓。軸和轉子芯片的長度不應太長，可以減少軸心的中間部分。帶有滾動軸承的結構不應引起電機轉子產生軸向湍流。軸承配備了波動介子，轉子前端的滑動軸承是彎曲的，除塵蓋的前部不能彎曲，前端采用E介子結構，位控制非常小，一般選用0.10.4mm。

固定電機時，轉子鐵芯不應放錯位置，不對中是不利的，失準等效于氣隙有效面積的減小，激勵電流的增加，功率因數的減小，定子電流大，定子銅損大，效率低，溫度上升，轉子承受軸向力以加速軸承磨損，這會增加電機的噪音和振動， 影響電機的正常通風。某些電機會朝一個方向運行到前端，這時經常磨削軸承的一端，這是有意放錯的。拆卸軸承時應將，不能用力將外圈與鋼球分開。多塵場所請勿使用帶保護殼的封閉電機，封閉的電機不容易散發熱量。

鎖定轉子電流基本上是在轉子保持靜止或換句話說轉子沒有旋轉或旋轉時，電機在其額定電壓下汲取的電流，因此，當啟動電機時，其轉子已經靜止，這意味著啟動電流和轉子堵轉電流應相同。電機的啟動電流通常約為額定電流的6倍，不要頻繁啟動，鎖定轉子電流通常為額定電流的2.5至3倍，保護電流需要200％的額定電流才能中斷。電機的引線不應太細，如果引線太細，則很容易絕緣，通常，導體電流密度為46A / mm2，小型電機取較大值，大型電機取較小值。

換向器和碳刷的摩擦噪音主要來自換向器的表面不夠精準和較差粗糙度差，以及碳刷和電刷盒之間的間隙太大，導致碳刷彈簧彈性失效，換向器的表面上容易產生火花。干燥后的電機，請避免溫度急劇上升，繞組過濕時，應避免通過電流的方式使其干燥，定子邊緣高度不應該高于鐵芯內圓。轉子的臨界轉速應大于額定轉速的1.2倍或小于0.8倍，以避免共振。

異步電機的電源電壓過高或過低，電機磁通減小，電機轉矩與電壓的平方成正比，很難啟動電機。當電機負載恒定時，電機電流會增加，損耗也會增加，溫度升高會加劇，長期低電壓運行可能會導致電機燒毀。

當電源頻率過低時，請勿運行電機，當電源電壓恒定時，頻率降低以增加磁通量。電機設計通常使硅鋼板在磁化曲線的飽和區域中工作。磁通量的增加會增加勵磁電流，功率因數會減小，電機電流會增加，銅損會增加，效率會降低，頻率會降低，電機速度會降低。風量減小，散熱困難，電機溫度升高，功率頻率降低，電機輸出功率降低，而且性能下降，頻率不能超過1％。
